一、整體結構

雙錐混合機主要分為混合筒體、傳動翻轉機構、機架、出料密封系統、控制系統五大核心部分，整機多為 304/316 不銹鋼，拋光處理，符合食品、制藥、化工潔凈標準。

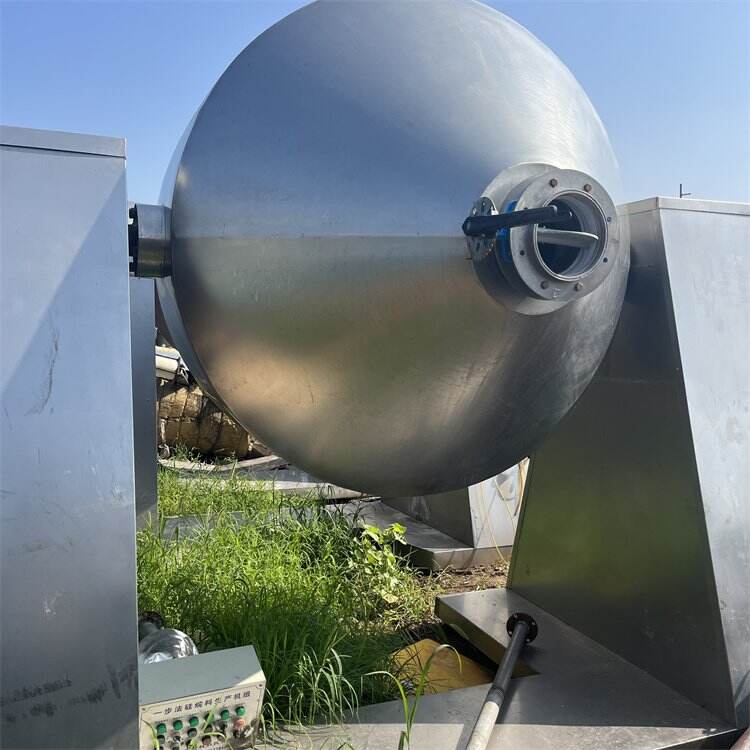

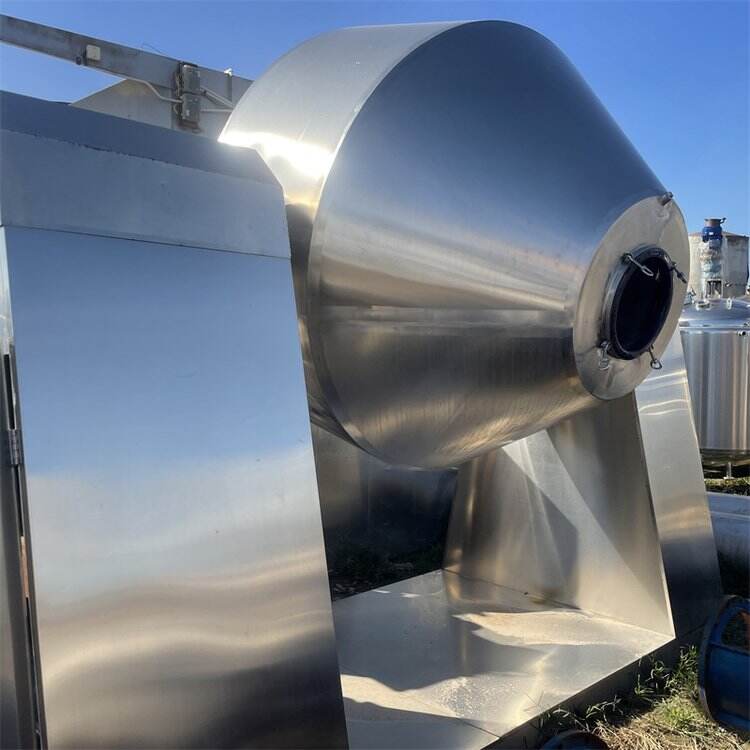

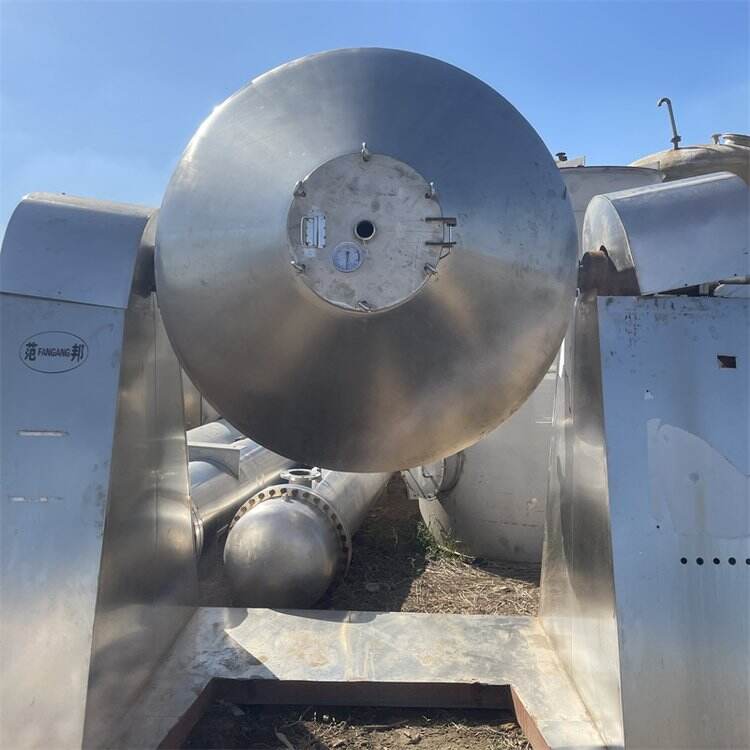

1. 雙錐混合筒體（物料混合主體）

• 兩端錐頂分別設進料口、出料口，配快開密封法蘭 / 蝶閥；

• 筒體內壁無積料縫隙，可加裝噴淋管道、強制攪拌槳（強制型雙錐）；

• 筒體兩側中心焊有實心支撐軸頭，作為旋轉支撐支點。

•

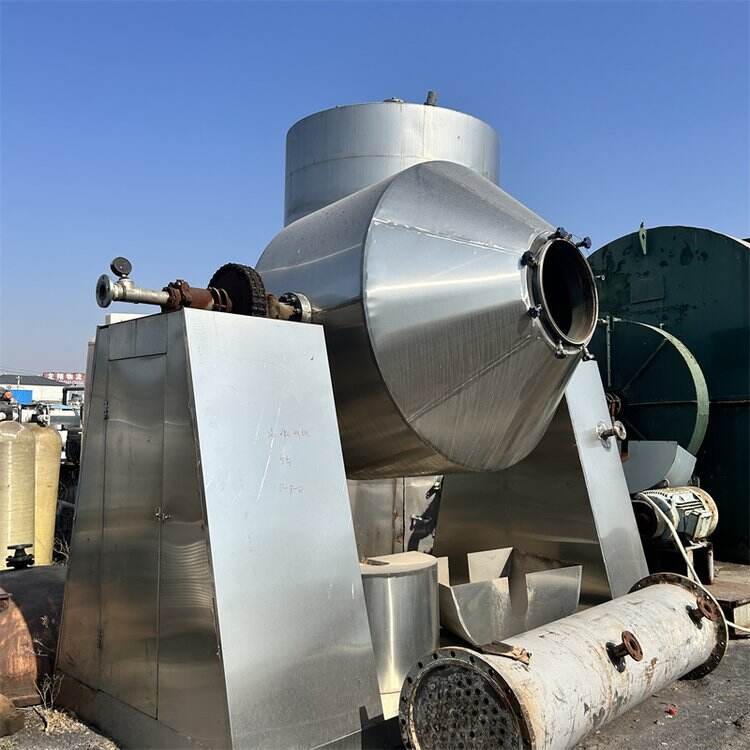

2. 支撐與翻轉傳動系統

1. 支撐軸承座：左右兩組，固定在機架上，承托筒體兩側軸頭，帶防塵、密封軸承；




2. 翻轉傳動部件：齒輪 / 鏈輪傳動，帶動筒體沿水平中心軸360° 往復旋轉；

3. 限位保護：行程開關、剎車裝置，停機時筒體自動停在料口朝上 / 朝下安全位置，防止倒料。

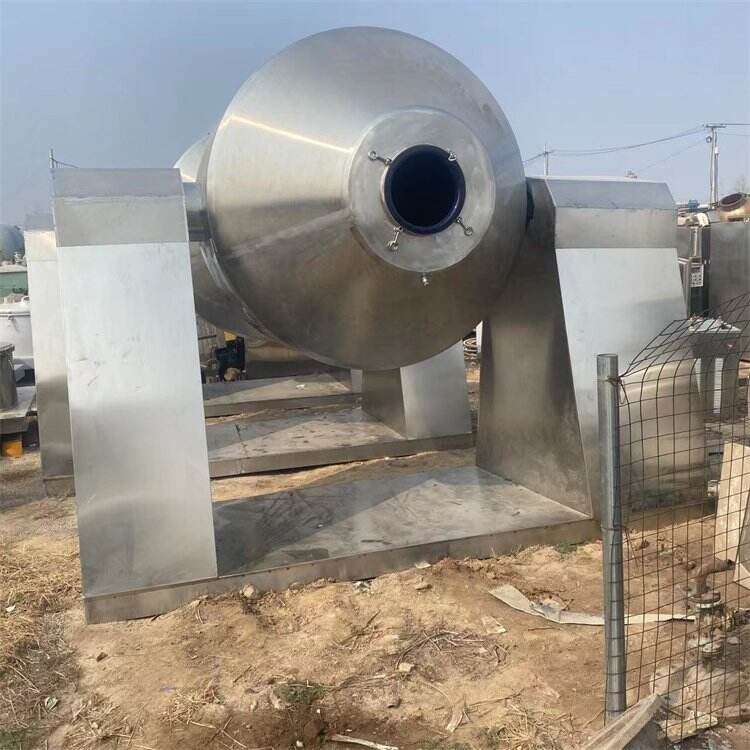

3. 機架底座

碳鋼噴漆 / 不銹鋼方管一體焊接，承重穩定，底部可配減震墊，小型機型可加移動腳輪。

4. 密封與出料組件

• 進料口：快開人孔，硅膠密封圈，密封防塵；

• 出料閥：蝶閥、球閥、真空下料閥，粉體無泄漏；

• 軸端密封：骨架油封 + 防塵盤，杜絕粉塵從轉軸縫隙溢出。

5. 電控系統

變頻控制柜，可設定混合時間、轉速，帶急停、過載保護、定時停機功能

二、工作原理

基礎無攪拌型（普通雙錐混合機）

1. 上料：筒體翻轉至進料口朝上，打開人孔投入粉體、顆粒物料

2. 回轉混合：電機驅動筒體以水平中軸線低速雙向旋轉（正反交替轉動）；

   筒體不斷翻轉，內部物料受重力、離心力、物料間摩擦力三重作用：

• 物料隨筒壁抬升至高處；

• 到達最高點后沿錐面自由滑落、對流、擴散；

• 雙錐兩端錐形結構迫使物料不斷向中間匯聚、再向兩端分流，形成持續對流擴散混合；

3. 均勻混合：持續往復翻轉，不同比重、不同粒徑物料充分穿插，無分層；

4. 卸料：混合完成后設備自動制動，筒體翻轉至出料口朝下，打開出料閥依靠自重全部排料。

強制攪拌型雙錐（帶內部螺旋槳）

筒體公轉的同時，內部中心槳葉獨立低速自轉，對黏性、比重差大、易分層物料強制剪切打散，大幅縮短混合時間，解決輕粉上浮、重料沉底問題。

三、核心混合特點原理補充

1. 筒體全回轉，無固定攪拌軸死角，清洗方便；

2. 低破碎：純重力對流混合，轉速低，不會打碎易碎顆粒；

3. 低殘留：錐形結構自卸料，筒內余料極少；

4. 適用物料：干粉、顆粒、添加劑、中藥粉、食品原料、化工粉體，不適用于高黏度膏體。

四、簡易流程總結

投料密封 → 筒體 360° 雙向回轉 → 物料重力對流擴散混勻 → 停機定位 → 重力自動卸料
